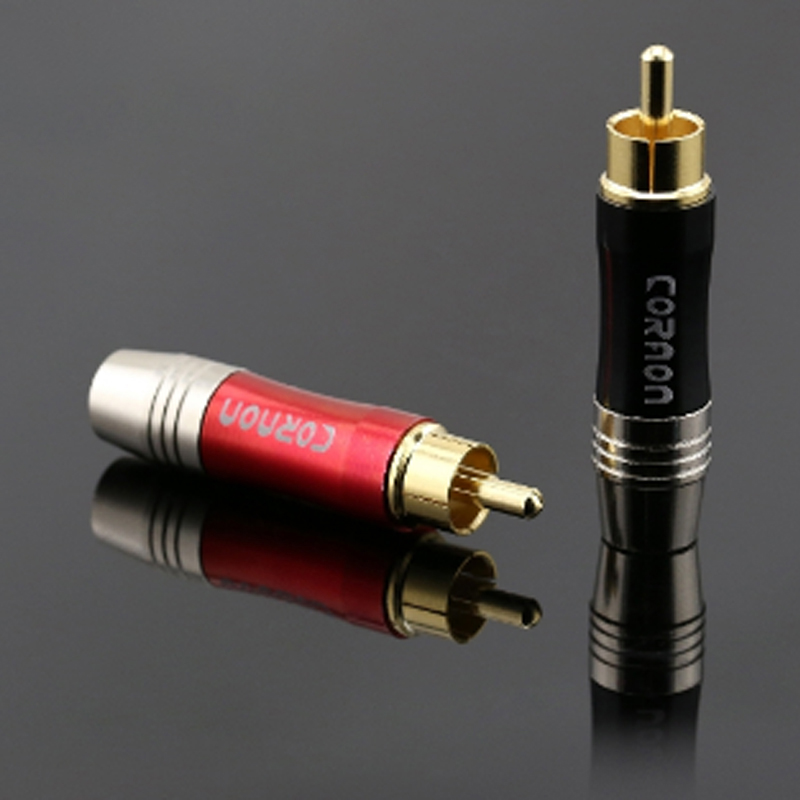

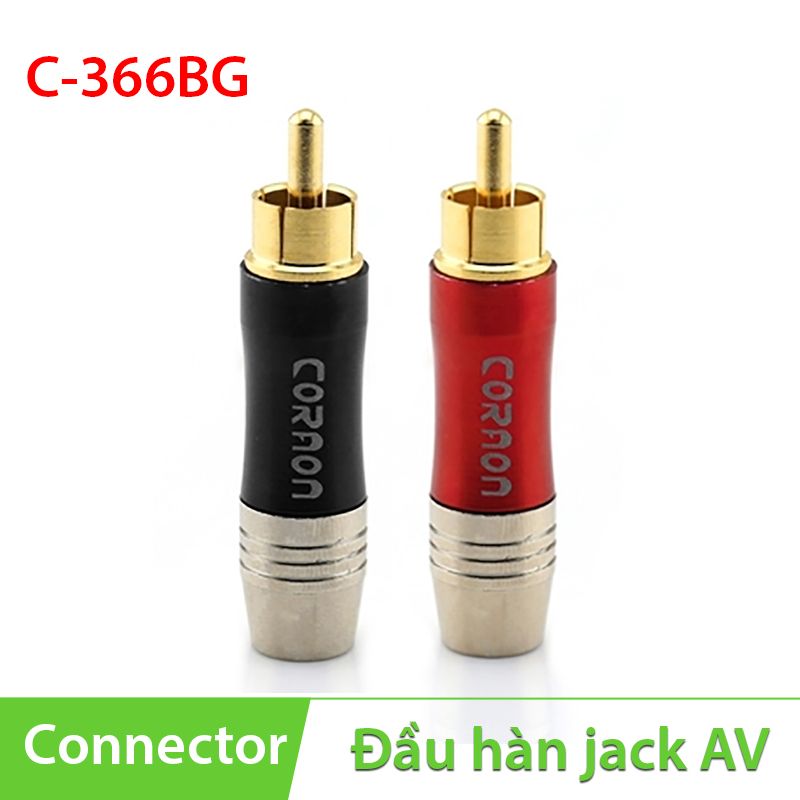

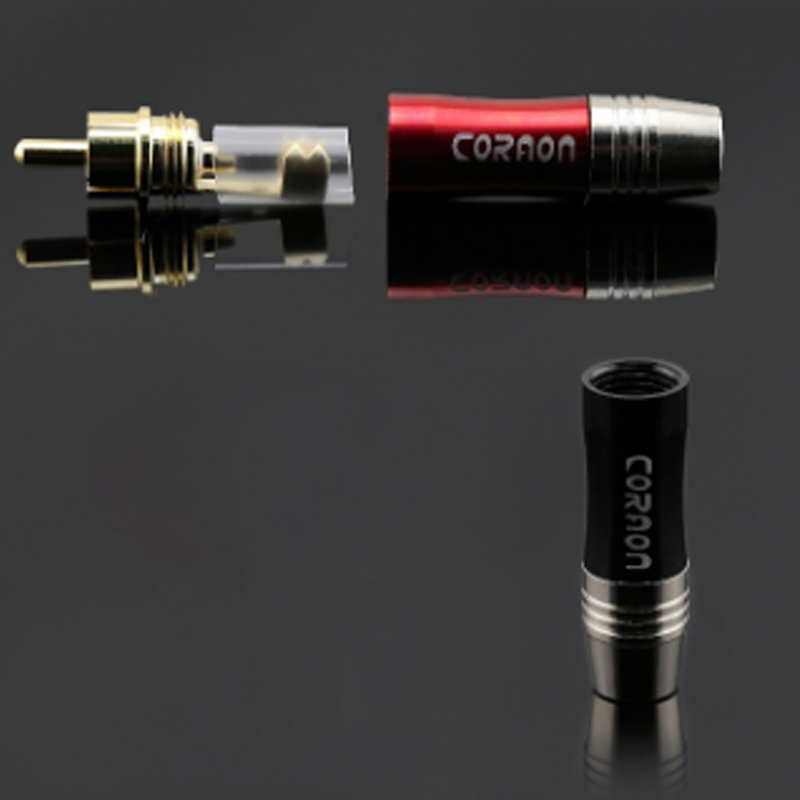

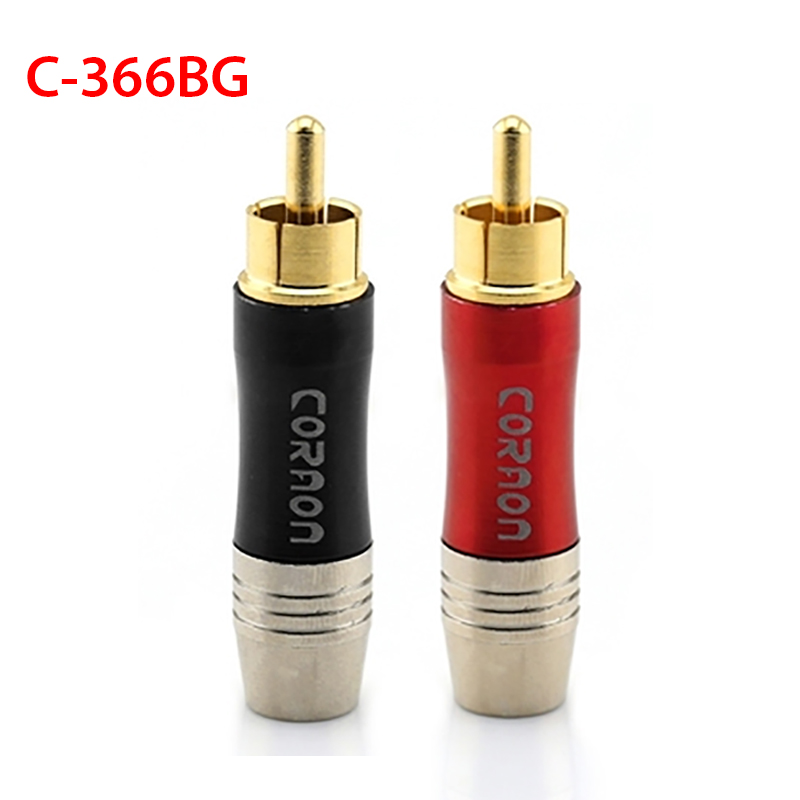

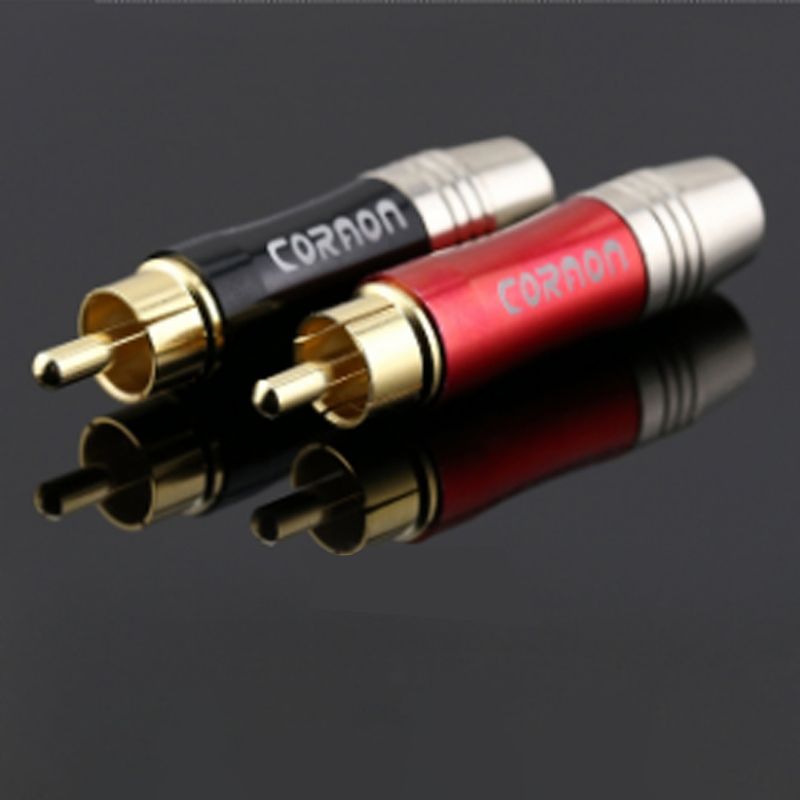

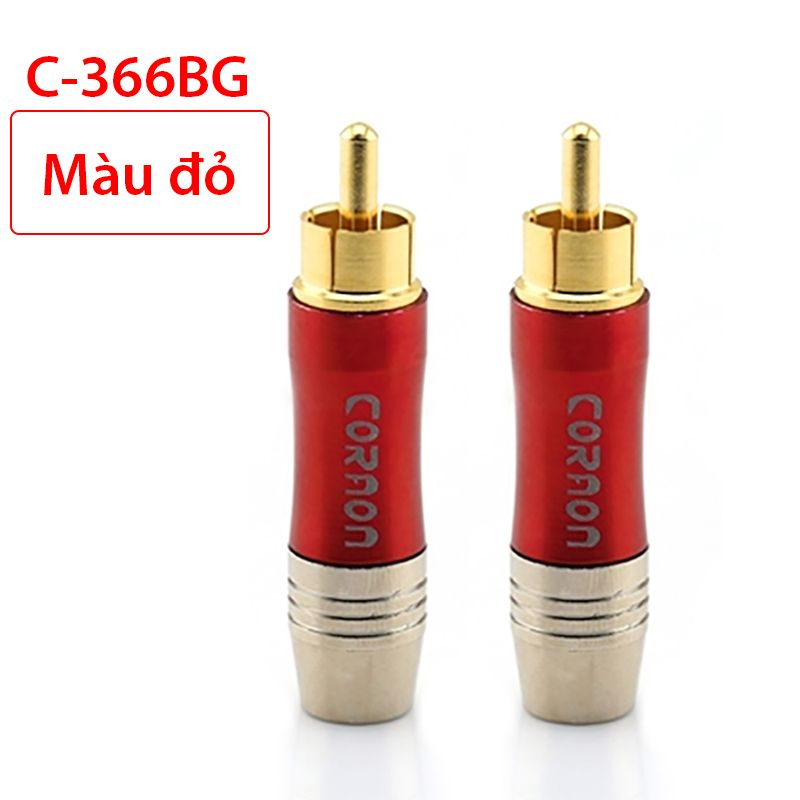

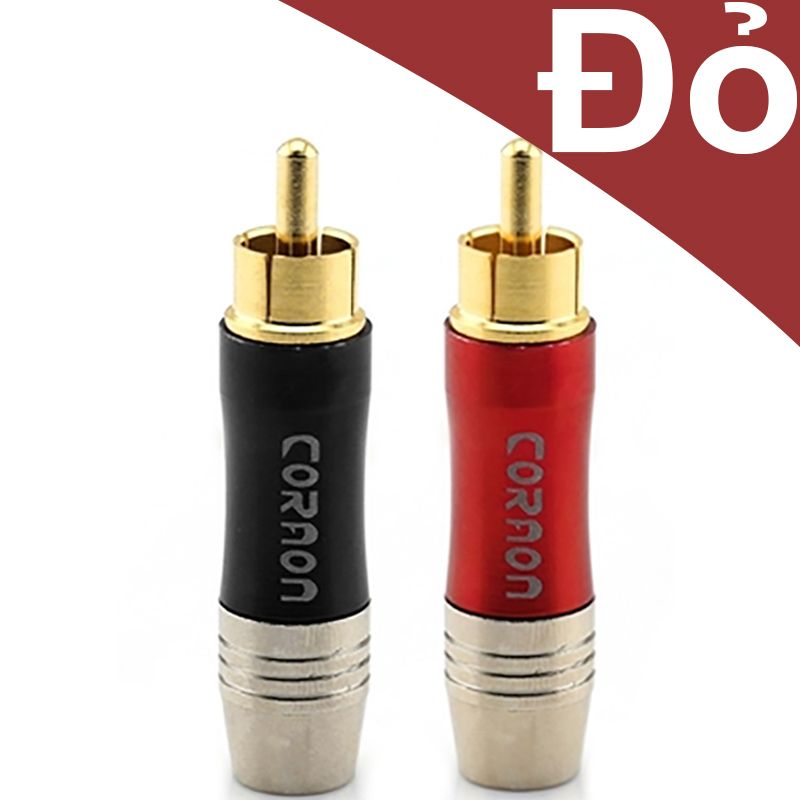

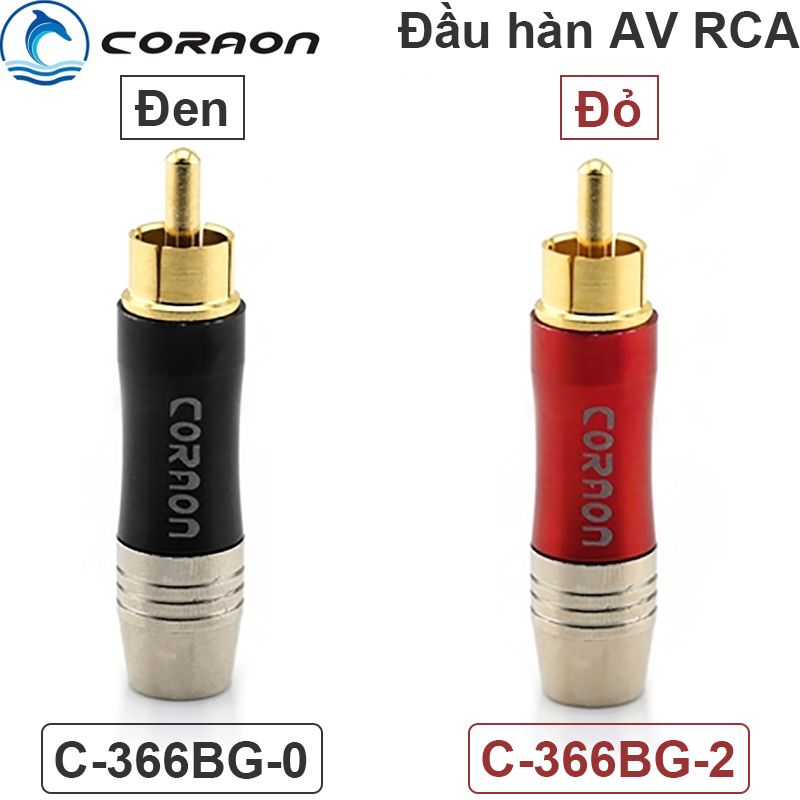

Đầu hàn jack cắm AV/RCA mạ vàng 24K Coraon C-366BG (1 chiếc)

Đầu jack hàn cáp AV/RCA Coraon C-366BG (1 chiếc)

– Tên sản phẩm: Đầu hàn Jack cắm AV, Video Coraon C-366BG

– Ứng dụng: Hàn đầu jack cắm cho thiết bị âm thanh, video, hội nghị.v.v.

+ Thông số kỹ thuật:

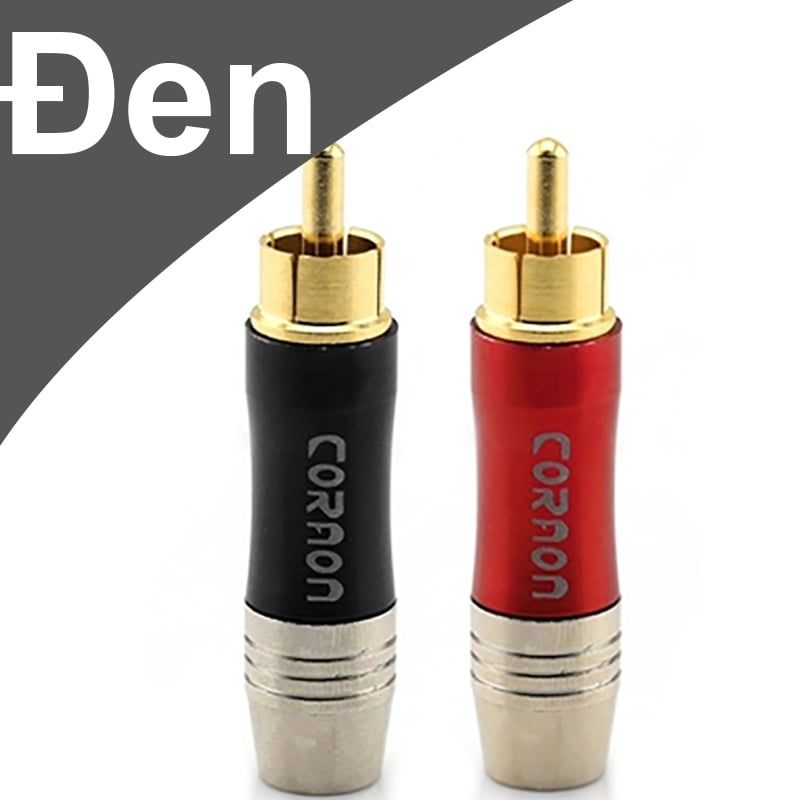

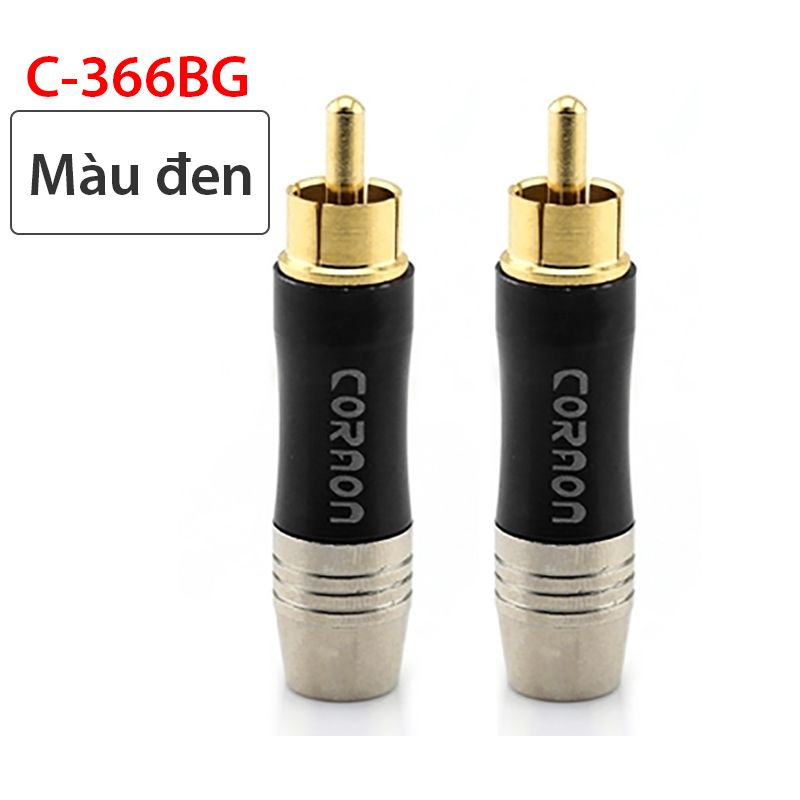

– Màu sắc: Màu đen + đỏ

– Vật liệu: Kim loại, hợp kim, mạ vàng đầu giao tiếp.

– Giao diện: AV/RCA Male

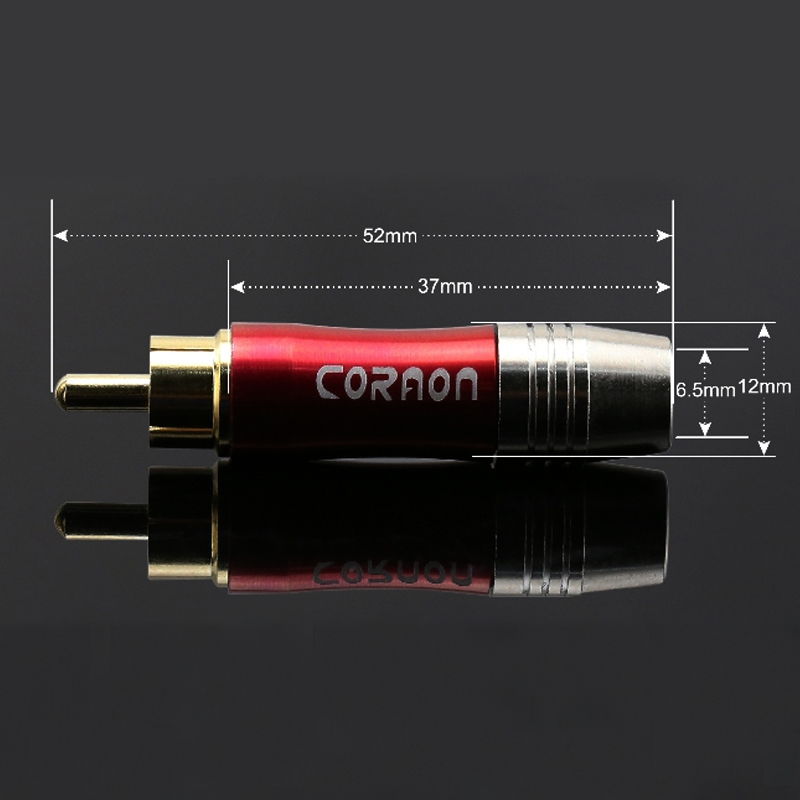

– Đường kính lỗ: 6.5mm

– Bảo hành: Không bảo hành trong trường hợp này

– Giá chưa bao gồm VAT

– Bảo hành: Không bảo hành

– Xuất xứ: Trung Quốc

Hướng dẫn bạn cách hàn dây tín hiệu chuẩn không bị sôi cho dàn âm thanh

Một hệ thống âm thanh hội trường chuyên nghiệp để sử dụng được thì bạn cần các audio cable ( cáp nối âm thanh ) để có thể kết và truyền tải tín hiệu giữa các thiết bị lại với nhau thành 1 khối hoàn chỉnh.  Nhưng cáp nối âm thanh thường là dây dẫn mềm, yếu ớt nên rất dễ bị hỏng hay các mối hàn bị lỗi. Trong trường hợp bạn đang chạy chương trình hoặc đang cần gấp mà dây bị lỗi bạn không thể nào tạm hoãn chương trình hoặc đi tìm cửa hàng âm thanh để sửa chữa lại cáp âm thanh đó chính vì vậy hãy tự mình sửa theo hướng dẫn của chúng tôi sau đây nhé.

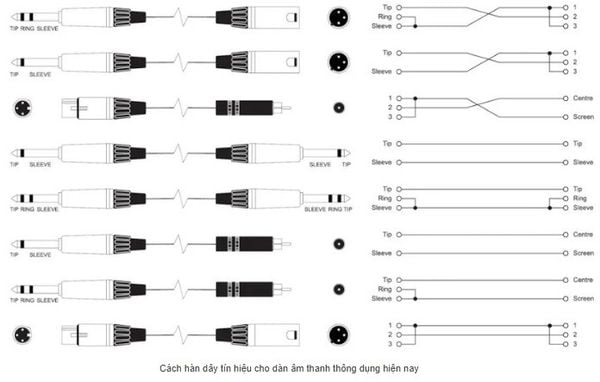

Một số dây tín hiệu kết nối

Cách quý ước các loại dây cho dễ hiểu:

 – Lõi dây màu đỏ  =  dây nóng

 – Lõi dây màu xanh  =  dây nguội

 – Lõi dây màu nâu hoặc đen  =  dây mass (còn gọi là dây ground)

1/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly Mono  (còn gọi là jack 1/4″ Mono)

Dùng 1 sợi dây tín hiệu audio có 3 lõi dây, ta đấu dây như sau:

– Bước 1:  Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono và đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây nguội và dây mass chập vào làm 1, rồi hàn vào chân Sleeve của jack 6 ly Mono. Hai đầu còn lại của dây nguội và dây mass hàn vào chân số 1 và 3 của jack Canon.

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

Cách hàn dây canon sang jack 6 ly

Nếu dùng 1 sợi dây tín hiệu audio chỉ có 2 lõi dây, ta đấu dây như sau:

– Bước 1: Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono, đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây mass hàn một đầu vào chân Sleeve của jack 6 ly Mono, đầu còn lại hàn vào chân số 1 của jack Canon.

– Bước 3:  Cắt 1 đoạn dây nhỏ (độ dài khoảng 1 cm), hàn nối 2 chân số 1 và số 3 của jack Canon.

Cách hàn dây canon sang jack 6 ly Mono

Kết quả bạn cũng sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

2/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly TRS  (còn gọi là Jack 1/4″ TRS vì Jack có 3 phần Tip – Ring – Sleeve, hãy xem hình minh họa bên dưới)

Cách thường dùng nhất để kết nối đầu jack Canon với đầu jack 6 Ly TRS là hàn dây như sau:

– Chân số 1 của jack Canon  <—>  chân Sleeve

– Chân số 2 của jack Canon  <—>  chân Tip

– Chân số 3 của jack Canon  <—>  chân Ring

3/ Jack CANON (còn gọi là jack XLR)  <===>  1 jack RCA (còn gọi là jack hoa sen)

Để hàn dây có 1 đầu là jack Canon và 1 đầu là jack RCA (jack hoa sen) thì bạn làm tương tự như Mục 1 (hàn dây gồm 1 đầu jack Canon với 1 đầu jack 6 ly Mono).

Cách hàn dây canon sang jack hoa sen

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack RCA (jack hoa sen).

4/  Jack CANON (jack XLR)  <===> 2 đầu jack RCA (jack hoa sen)

Nếu bạn muốn đấu nối 1 đầu jack Canon (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân số 2 của jack Canon, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào chân số 3 của jack Canon, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân số 1 của jack Canon. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây canon sang 2 jack hoa sen

5/  Jack 6 Ly TRS (Stereo) <===> 2 đầu jack RCA (jack Hoa Sen)

Nếu bạn muốn nối 1 đầu jack 6 ly TRS (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân Tip của jack 6 ly TRS, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào Ring của jack 6 ly TRS, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân Sleeve của jack 6 ly TRS. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây 6 ly sang 2 jack hoa sen

Lưu ý: khi hàn dây jack bạn nên dùng thiếc hàn (chì hàn) loại tốt, hoặc có thể mua loại chì pha bạc chuyên dụng của các hãng nổi tiếng như Candas chẳng hạn, để chất lượng mối hàn được đảm bảo và không làm suy hao tín hiệu nhé.
