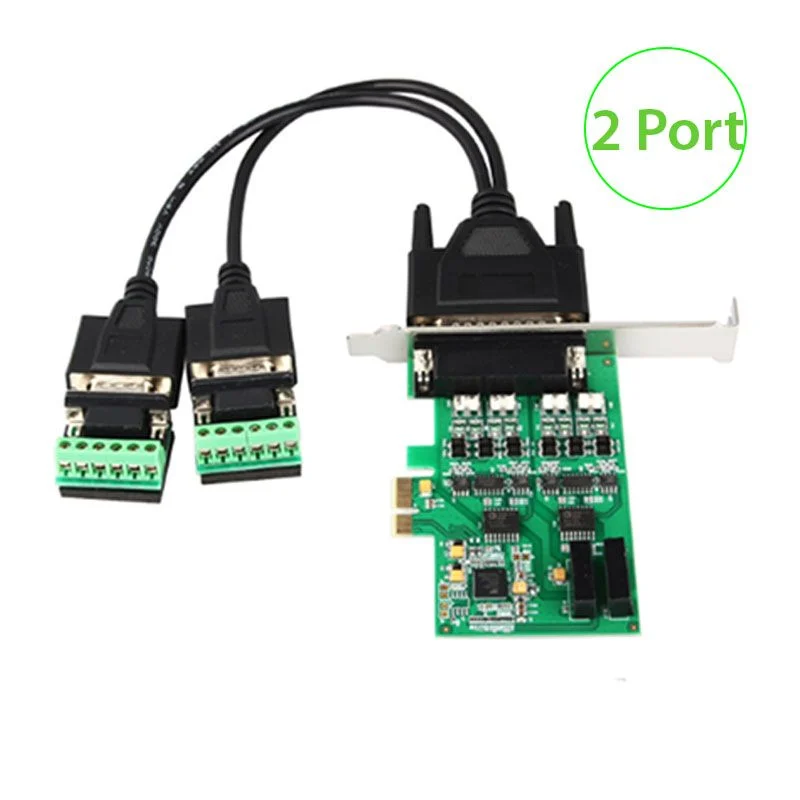

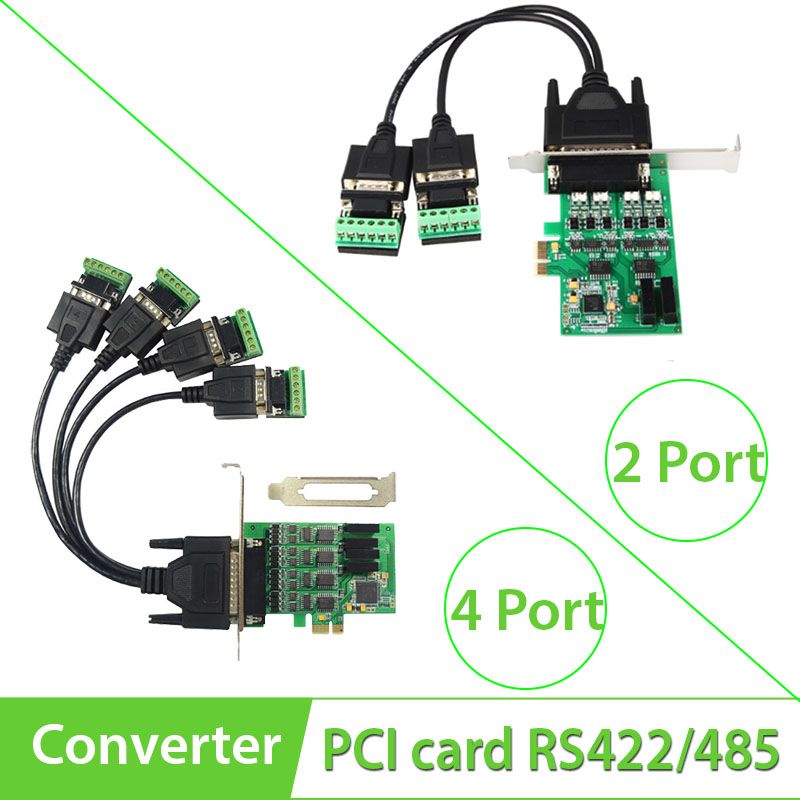

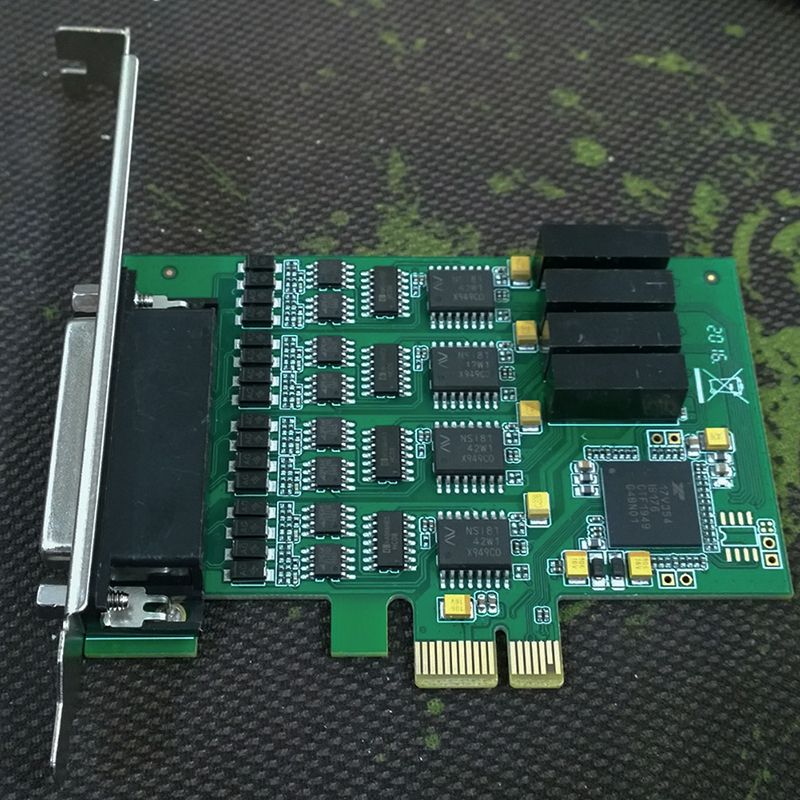

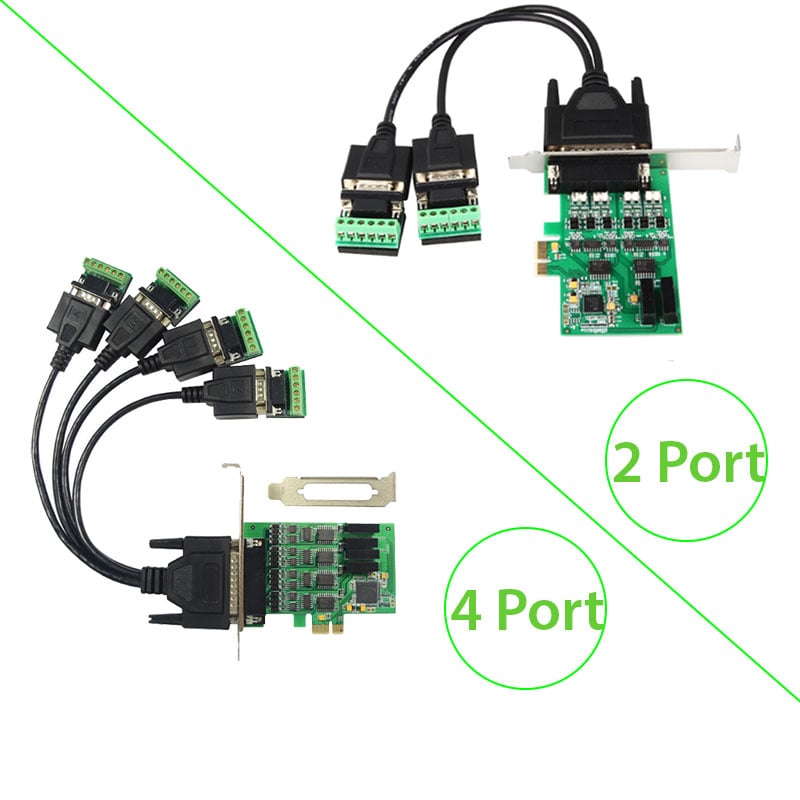

Card chuyển đổi PCI-E sang RS422/RS485 IOCREST 2 – 4 cổng ( IO-PCE352-PR2S/ IO-PCE354-PR4S)

Card chuyển đổi PCIe sang RS422/RS485 IOCREST

Thương hiệu: IOCREST

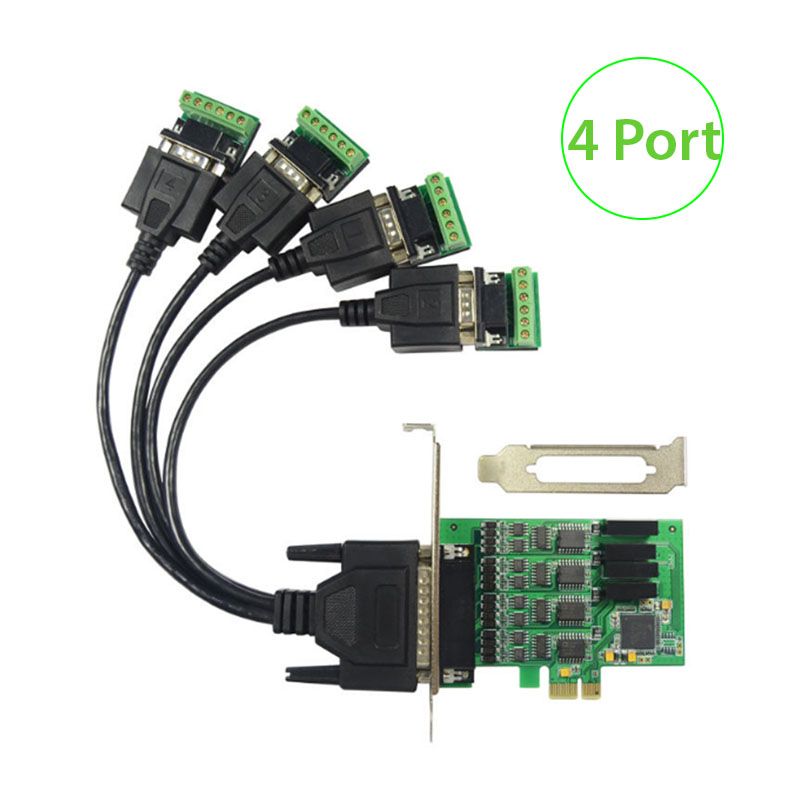

Model: IO-PCE352-PR2S (2 cổng), IO-PCE354-PR4S (4 cổng)

Card chuyển đổi PCIe sang RS422/RS485 IOCREST là giải pháp tối ưu cho việc mở rộng kết nối trên máy tính bàn. Với khả năng cung cấp 2 hoặc 4 cổng RS422/RS485, sản phẩm này hoàn hảo cho các ứng dụng công nghiệp, cho phép kết nối linh hoạt và hiệu quả với các thiết bị ngoại vi. Card PCI-E sang RS422/485 được thiết kế đặc biệt cho các case mini, máy tính đồng bộ từ các thương hiệu nổi tiếng như DELL, HP và LENOVO.

Tính năng nổi bật:

1. Hỗ trợ giao tiếp PCIe 2.0:

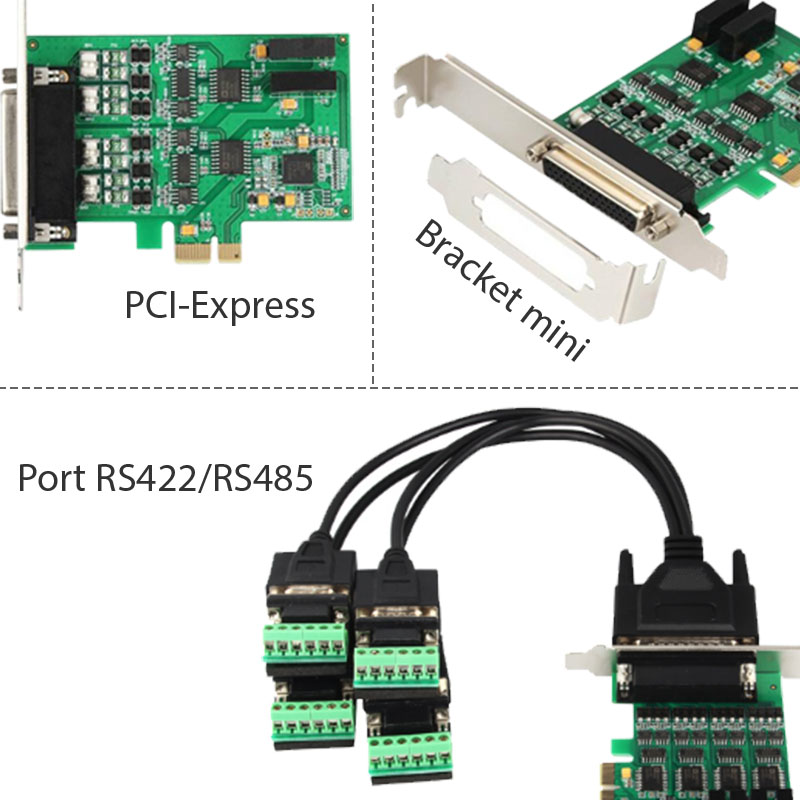

   • Card PCI-E to RS422/RS485 tương thích với các chuẩn PCI Express X1, X2, X4, X8 và X16, giúp dễ dàng lắp đặt trên hầu hết các bo mạch chủ.

2. Chuẩn kết nối RS422/RS485:

   • Đáp ứng tiêu chuẩn EIA RS422 và RS485, card PCIe to RS422/485 mang đến độ tin cậy cao trong giao tiếp.
   • Cung cấp tín hiệu RS422: T / R +, T / R-, RXD +, RXD-, GND.
   • Cung cấp tín hiệu RS485: DATA + (B), DATA- (A), GND.

3. Chống nhiễu và bảo vệ an toàn:

   • Trang bị bảo vệ chống sét lên đến 600W và bảo vệ ESD 15KV cho tín hiệu.
   • Tích hợp cách ly điện từ với điện áp 2500Vrms và khả năng kháng nhiễu chung 25KV/μs.

4. Chế độ làm việc linh hoạt:

   • Card PCIe to RS422/485 hỗ trợ chế độ full duplex cho RS422 và chế độ half-duplex cho RS485, cho phép giao tiếp hiệu quả giữa nhiều thiết bị.

5. Khả năng truyền tải xa:

   • Khoảng cách truyền tối đa lên đến 1200 mét với tốc độ 9600bps, đảm bảo tín hiệu ổn định và chất lượng.
   • Sử dụng cáp xoắn hoặc cáp chắn để tăng cường khả năng truyền tải.

6. Tính năng tự động:

   • Card không yêu cầu cài đặt jumper, tự động xác định chế độ RS422/485.
   • Tự động gán IRQ và địa chỉ I/O, giúp đơn giản hóa quá trình cài đặt.

Thông số kỹ thuật:

• Bits per second: 300-921600
• Data bits: 5, 6, 7, 8
• Parity: even, odd, none, mark, space
• Stop Bits: 1, 1.5
• Flow Control: Xon/Xoff, Hardware, none
• Môi trường làm việc: -40 đến 85°C

Hệ thống hỗ trợ:

• Windows Server 2003, 2008, 2012
• Windows XP, Vista, 7, 8
• Linux 2.6.27, 2.6.31, 2.6.32, 3.xx và mới hơn

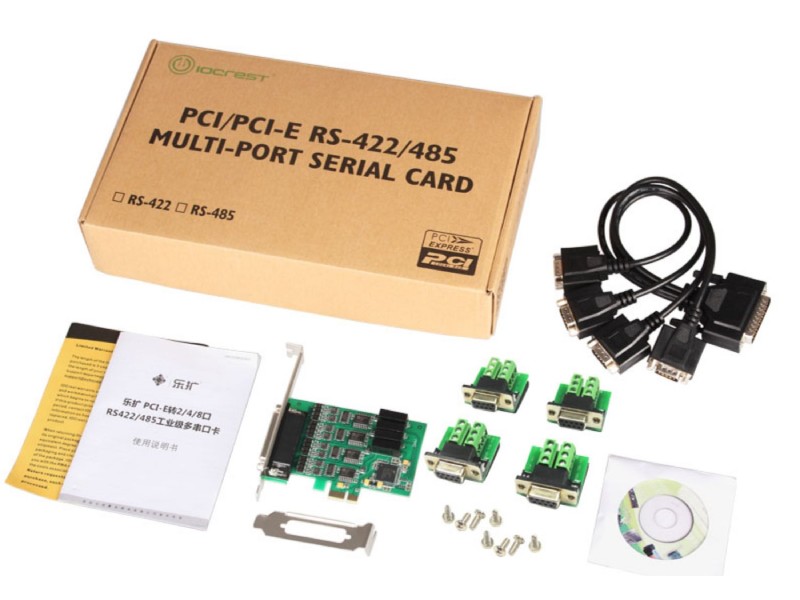

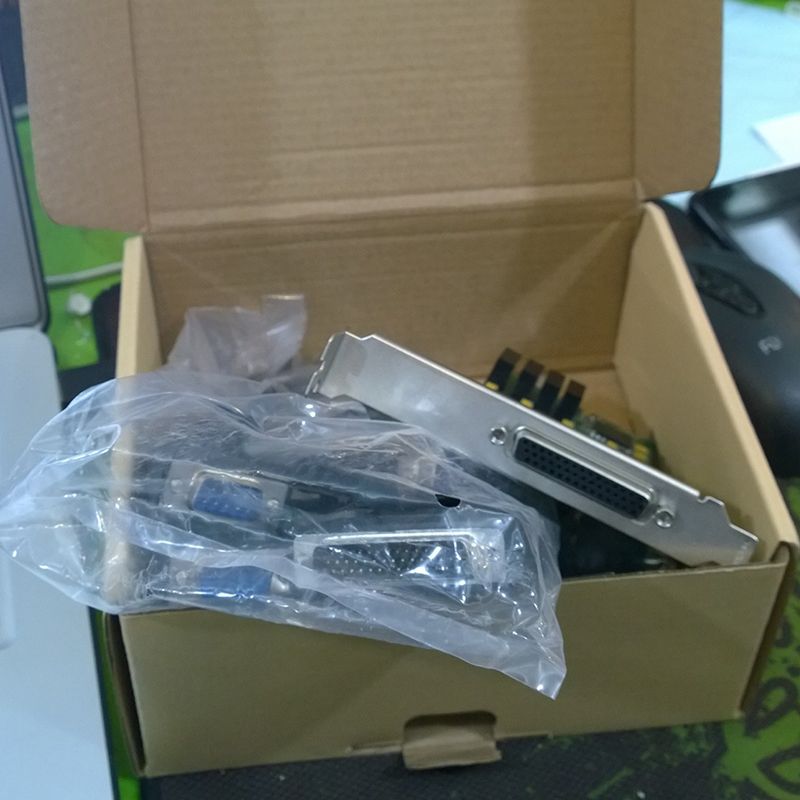

Danh sách đóng gói:

• 1x Card PCI-E chuyển đổi RS422/485
• 1x CD driver
• 1x Hướng dẫn sử dụng

Card chuyển đổi PCIe sang RS422/RS485 IOCREST là lựa chọn lý tưởng cho những ai cần mở rộng kết nối trên máy tính bàn. Với thiết kế chất lượng và tính năng vượt trội, sản phẩm này không chỉ giúp nâng cao hiệu suất làm việc mà còn đảm bảo an toàn và ổn định cho các ứng dụng công nghiệp. Hãy trải nghiệm công nghệ tiên tiến với Card PCI-E sang RS422/485 từ IOCREST ngay hôm nay!

Product description:

1.0 supports PCIe 2.0 compatible

Support X1, X2, X4, X8, X16 (channel) of the PCI Express bus connector;

Support EIA RS422, RS485 standard;

RS422 signal: T / R +, T / R-, RXD +, RXD-, GND

RS485 signal: DATA + (B), DATA- (A), GND

600W surge protection, 15KV ESD protection full signal

Product Features:

Accord EIARS422, RS485 standard;

RS422 signal: T / R +, T / R-, RXT +, RXT-, GND; RS485 signal: DATA + (B), DATA- (A), GND;

RS422 work mode: full duplex two-way point-to-many communication;

RS485 Operating mode: half-duplex point-to-many communication;

No jumper settings automatically RS422 / 485 communication;

Maximum transmission distance: RS422 / 485 end of 1200 meters (9600bps)

Transmission media: twisted pair or shielded cable;

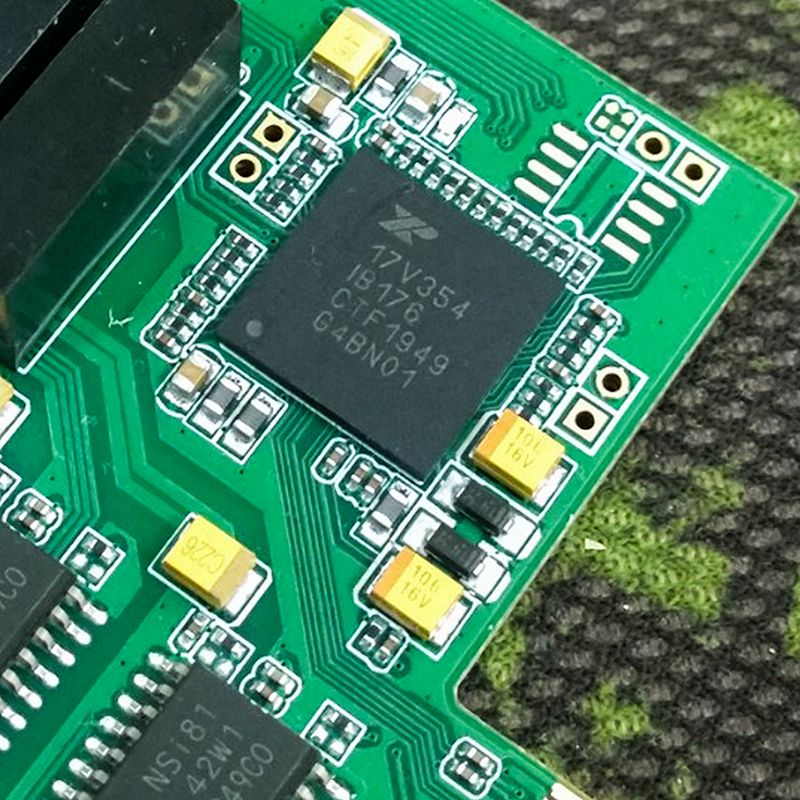

16550 compatible register set;

256 byte transmit and receive FIFO;

Auto XON / XOFF software flow control;

Automatic detection of nodes with multiple addresses;

Interface protection: 600W surge protection, 15KV ESD protection full signal; 2500Vrms magnetic coupling isolation voltage protection, transient common-mode rejection: 25KV / us, 1000 V DCDC power supply isolation module protection

Automatically assigned IRQ and I / O addresses.

Bits per second: 300-921600

Data bits: 5,6,7,8

Parity: even, odd, none, mark, space; Stop Bits: 1, 1.5

Flow Control: Xon / Xoff, Hardware, no

Working environment: -40 to 85C.

Supported systems:

Windows Server 2003, 2008, 2012

Windows XP, Vista, 7, 8

Linux 2.6.27, 2.6.31, 2.6.32, 3.xx and newer

Support for PCI Express systems, available PCI Express slot

Packing list:

1x PCI-E turn RS422 / 485 serial card

1x driver CD

1x Instructions
